Quatre étapes. Un seul outil. Aucune ressaisie.

La modélisation, la prédim EC3, le chiffrage, puis l'export et le suivi. Voici chaque étape en détail, qui la pilote, et où s'arrête le périmètre.

01ModélisationPilotée par le concepteur

Ce bâtiment a pris moins de 8 minutes.

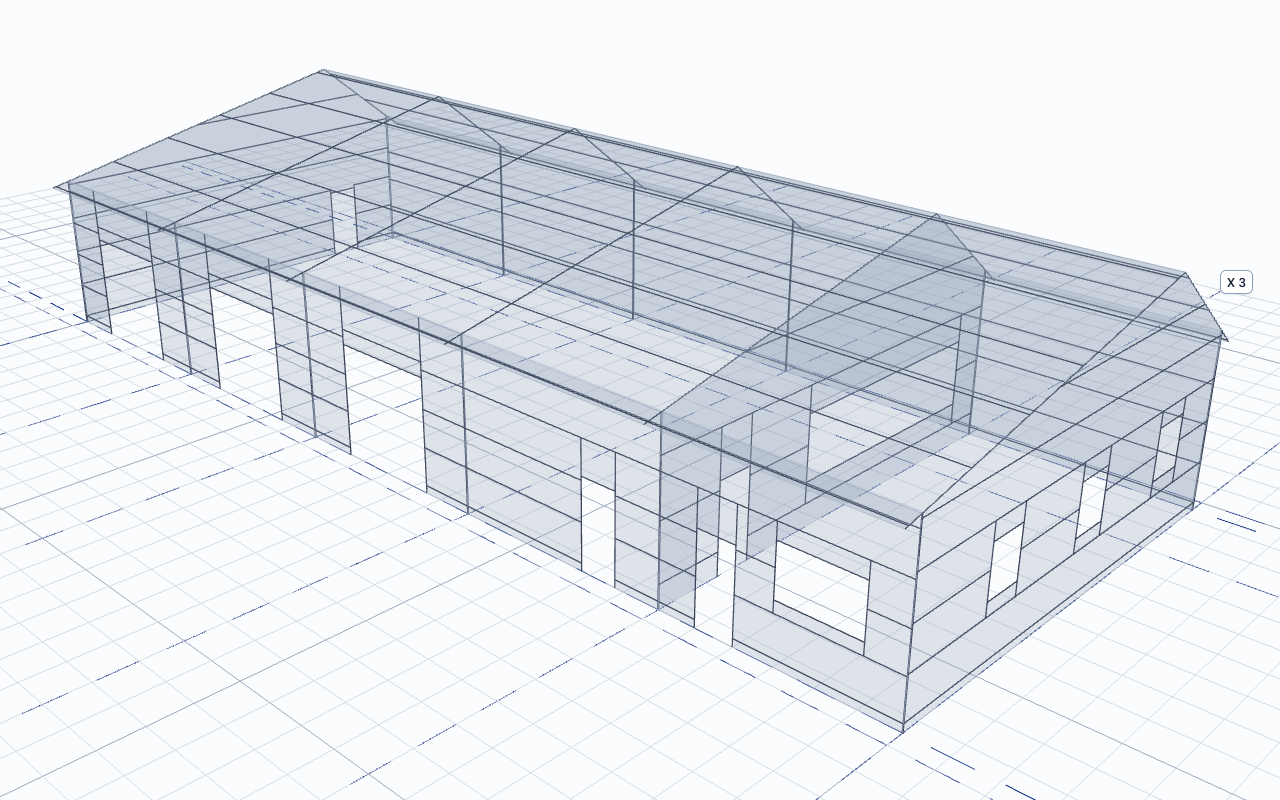

Capture du modeleur.Atelier à portiques, toiture à deux pentes inégales, mezzanine, quais de chargement, lisses et contreventement.

Le modeleur Structade : un atelier à portiques en filaire, avec mezzanine, ouvertures en façade, pannes, lisses et contreventement
D'abord

La trame

Les cotes se saisissent une fois, ici, et nulle part ailleurs.

Files Xen plan
Files Yen plan
Niveauxen hauteur
Ensuite

Le portique

L'ossature principale se dessine sur les intersections de la trame. Rien à taper :

longueuranglesection

Un portique, étiré sur la longueur, donne toutes les travées.

Enfin

L'ossature secondaire ne se dessine pas

Vous posez

  • Le bardage d'une façade
  • La couverture d'un pan
  • Une porte ou une fenêtre dans une travée
  • Une palée, une poutre au vent

Structade génère

  • Les pannes et les lisses
  • Les potelets
  • L'encadrement des baies
  • Les lisses interrompues au droit des ouvertures

Le client veut un mètre de plus sous sablière ?

Tout redessiner ?Un niveau à changer. Tout le bâtiment suit, ossature secondaire comprise.

02Prédim EC3Calculée par Structade

Les sections sont un résultat, pas une saisie.

Le taux de travail : l'effort de calcul rapporté à la résistance. Structade le rend pour chaque élément.

Neige zone A1Vent zone 2Poteauprofil I laminéTraverseprofil I laminé
Le portique et les charges du site, telles que Structade les applique.
  1. L'adresse du sitedonne les zones de neige et de vent, selon EC1.
  2. L'annexe nationaleFrance (NF EN) ou Belgique (NBN EN).
  3. Les combinaisons EC0sont générées automatiquement.
  4. Le pré-dimensionnement EC3rend la section recommandée, la nuance optimisée parmi S235, S275, S355, et le taux de travail.
Sections retenues, élément par élémentIllustration de principe
app.structade.fr / calculAperçu · Prédim EC3

Éléments

  • Ossature complète
  • Portiques
  • Pan de fer
  • Empannage et toiture
  • Contreventement
ÉlémentSectionOrigineNuanceNbLg (m)Taux de travail
PoteauIPE 550PrédimS275JR107,00
max 0,84min 0,54
ArbalétrierIPE 500PrédimS275JR107,75
max 0,86min 0,58
JarretPRS 1000*8/300*20PrédimS355JR100,78
max 0,74min 0,49
PoteletIPE 220ImposéeImposéeS275JR88,00
max 1,06min 0,52
Ramasse panneUPE 180PrédimS275JR47,75
max 0,31min 0,22
ContreventementL 50*5PrédimS235JR412,00
max 0,92min 0,62

Lire un taux de travail

  • moins de 0,70
  • 0,70 à 0,90
  • 0,90 à 1,00
  • plus de 1,00

Illustration de principe

03ChiffragePiloté par le chiffreur

Du métré au prix de principe.

Chaque section est connue : le métré se fait seul. Le travail du chiffreur commence là où celui du concepteur s'arrête.

Conception

Le concepteur pilote

Il dessine et calcule. Il ne voit ni prix ni marge.

Chiffrage

Le chiffreur pilote

Il reprend la géométrie en lecture seule, et la chiffre.

Le projet passe au chiffrage à la fin de la conception.

Qui pilote, qui voit les prix
RôleConceptionPrix et marges
ConcepteurPiloteMasqué
ChiffreurLecturePilote
ManagerLectureLecture
AdministrateurCompletComplet

Marges jamais exportées.Seuls les prix de vente figurent dans les documents client.

Le métré
Automatique, par famille. Aucune quantité à relever.
Les marges
Par poste, en interne. Jamais visibles du concepteur.
L'indexation
Mensuelle, sur les indices INSEE BT07 et BT08.
Le bilan par poste, en kg et en kg/m²Illustration de principe
Postekgkg/m²
Ossature principalex xxxx,x
Pont roulantx xxxx,x
Ossature secondairex xxxx,x
Contreventementx xxxx,x
PRSx xxxx,x
Total charpentexx xxxxx,x
Valeurs masquées, longueurs de barre indicatives. Aucun prix.
04Export et suiviToute l'équipe, selon son rôle

Le chiffrage part, et l'affaire se suit.

  • PDFLe chiffrage d'avant-projet, à votre marque. Prix de vente uniquement.
  • ExcelLe même chiffrage, prêt à transmettre. Prix de vente uniquement.
  • IFCLe modèle structurel, en openBIM.
  • Note EC3La note de calcul du pré-dimensionnement, en Excel et en Word.

Les quatre sortent du même projet. Aucune mise en page à reprendre.

La maquette IFC du même atelier, en volume
La maquette IFC du même atelier, en volume.

Le portefeuille se lit colonne par colonne.

De la conception à l'archive, chaque appel d'offres a sa carte : le client, l'échéance, le statut.

  1. Conception
  2. Chiffrage / offre
  3. Validation
  4. Suivi
  5. Suite favorable
  6. Sans suite
Conception3

Atelier CLM

il y a 2 h

Hangar Duval

il y a 6 h

Entrepôt Logipro

il y a 3 j

Révision
Chiffrage / Offre3

Serre BioVert

il y a 3 h

Atelier Texier

il y a 1 j

Hangar Roussel

il y a 1 j

Validation1

Halle Garnier

il y a 4 h

Suivi3

Hangar Morel

il y a 2 j

Atelier Besson

il y a 6 j

Extension SudMetal

il y a 14 j

Révision
Suite favorable3

Hangar Fabre

il y a 9 j

Suite favorable

Atelier Lenoir

il y a 12 j

Suite favorable

Entrepôt Moreau

il y a 21 j

Suite favorable
Sans suite1

Halle Vasseur

il y a 30 j

Sans suite
Le portefeuille d'AO, colonne par colonneRévisions et variantes sur la carteColonnes filtrées selon votre rôle

Votre bâtiment, pas notre exemple.

Ce que Structade traite au lancement, ce que le calcul suppose, ce qui reste dehors. Si votre affaire tient dans ce cadre, l'outil la traite de bout en bout.

Ce que Structade traite
RubriqueDétail
TypesPortique symétrique ou dissymétrique 2 pentes, monopente, halls multi-nefs avec poteaux intermédiaires.
ProfilsLaminés IPE, HEA, HEB et PRS à âme variable. Nuances S235, S275, S355, avec optimisation.
EnveloppeBardage et couverture par façade et par pan, pannes et lisses générées. Ouvertures (portes sectionnelles, portes piétonnes, fenêtres) avec leur encadrement.
ContreventementPalées et poutres au vent placées par vous, barres générées et dimensionnées par Structade.
ChargesNeige et vent depuis l'adresse : zones EC1, annexe nationale France ou Belgique, méthode simplifiée adaptée au pré-dimensionnement.
VérificationsEC3 : résistance des sections (ELU), flèches (ELS), instabilités (flambement, déversement). Combinaisons EC0 automatiques.
Ce qui sortSections et taux de travail, descentes de charges aux pieds de poteaux, métré, chiffrage PDF et Excel, maquette IFC, note de calcul en Excel et Word.

Hors périmètre au lancement

  • Extension d'un existant
  • Calcul sismique (EC8)
  • AssemblagesPlatines, boulons, soudures : restent à l'étude d'exécution.
  • Résistance au feu
  • Poteaux béton, structures mixtesAcier uniquement.

Ce que le calcul suppose

  1. Chaque degré de liberté a exactement un pilote : une valeur, une expression ou une dérivation.
  2. Les niveaux pilotent les hauteurs. Pentes et faîtages en sont dérivés.
  3. Chaque extrémité s'ancre sur un point de trame : le modèle est correct par construction.
  4. Les annexes nationales sont injectées, jamais codées en dur.

Un prix de principe. Pas une étude d'exécution.

Celle-ci reste à votre logiciel de calcul. Structade s'arrête là où elle commence.

Ce qui arrive ensuite.

  • Extraction IA depuis un email ou un PDFà venir
  • Coûts de transport et de montageà venir
  • Annexe nationale Allemagneà venir

S1 2027

Soyez parmi les premiers à chiffrer avec Structade.

Lancement prévu S1 2027 · places de beta limitées. Laissez-nous votre email, on vous écrit dès l'ouverture des accès.
